实验室气体系统主要由气源供应模块、管道分配网络、调压监测装置及终端使用单元四部分构成。根据实验室规模与用气需求，气源可采用集中供气或分散供气方式，集中供气以其气流稳定、操作简便、运行成本低及安全可靠等优势成为现代实验室的主流选择。

实验室常用气体类型包括非燃气体如氮气、二氧化碳，惰性气体如氩气、氦气，易燃气体如氢气、一氧化碳，助燃气体如氧气，以及有毒气体如氯气等。持续用气系统宜采用半自动或全自动切换供气系统，也可采用气瓶并联、集装格、液态杜瓦罐等供气模式，对于高纯气体的供气，供气面板应配备吹扫系统。

气源站房应独立设置在建筑主体外，并远离主要道路、办公区域、有明火区域及高压电等危险源。设置在室内的气瓶间应符合消防规范要求，建筑墙体应考虑防爆和泄爆要求。可燃气体与助燃气体必须分库存放，分别置于不同的气瓶间内。气瓶间内气瓶的储存量宜为5天至10天使用量，气瓶与供气面板之间应采用SS316 BA等级的高压不锈钢盘管或高压金属波纹管等柔性连接。

气瓶间应设置通风措施，平时换气次数不小于6次每小时，事故通风换气次数不小于12次每小时，并在气瓶间内外设置事故通风紧急按钮和声光报警装置。可燃气体气瓶间应考虑防静电接地要求，电气设备应选用防爆产品。泄爆口面积应按泄压比公式计算确定，以确保在爆炸事故时有效泄压。

管道系统的设计需根据用气量计算供气压力、流量和管道内径，所有气体主管道原则上不低于9.52mm，仪器空气管道直径为12.7mm，管道末端原则上不低于6.35mm。气体纯度小于99.99%的可采用10号或20号无缝钢管或铜管；总杂质含量在10ppm至100ppm之间的应采用304不锈钢光亮退火管；总杂质含量在1ppm至10ppm之间的应采用316L不锈钢光亮退火管；总杂质含量低于1ppm的高纯气体管道必须使用316L不锈钢电抛光管。

管道连接应采用全自动轨道焊接工艺，并进行内外充气保护，焊接选用的氩气纯度不低于99.999%。对于高纯气体管道，连接应采用焊接方式，管路上的三通全部采用焊接三通，仅在连接阀门或调节装置时使用接头配件。双卡套连接是一种可靠的选择，便于维修和更换。氧气用管阀件必须选用脱油脱脂产品，截止阀不应选择90度快开球阀，同时在操作时应慢开慢关。

管道的敷设应符合以下要求：干燥气体的管道宜水平布置，如气体中含较高水分时应有不大于0.3%的坡度，坡向冷凝液体收集器方向。其他气体管道与氧气管道同架安装时，管道间距不小于0.25m，氧气管道应在其他管道之上但氢气管道除外。平行安装氢气管道与可燃气体管道时，管道间距不应小于0.50m，管道交汇时间距不应小于0.25m，分层敷设时氢气管道应在最上方。每隔1.5米左右气体管路需设置支架固定，所有支架均应进行防腐处理。

可燃气体及助燃气体的干管及支管宜明敷，严禁穿过生活间、办公室，不宜穿过不使用该种气体的房间。管道穿过实验室墙体或楼板时应设预埋套管，套管内的管段不应有焊接，管道与套管之间应采用非燃烧材料封堵严密。气体管道不得与电缆、导电线路同架敷设，以确保电气安全。

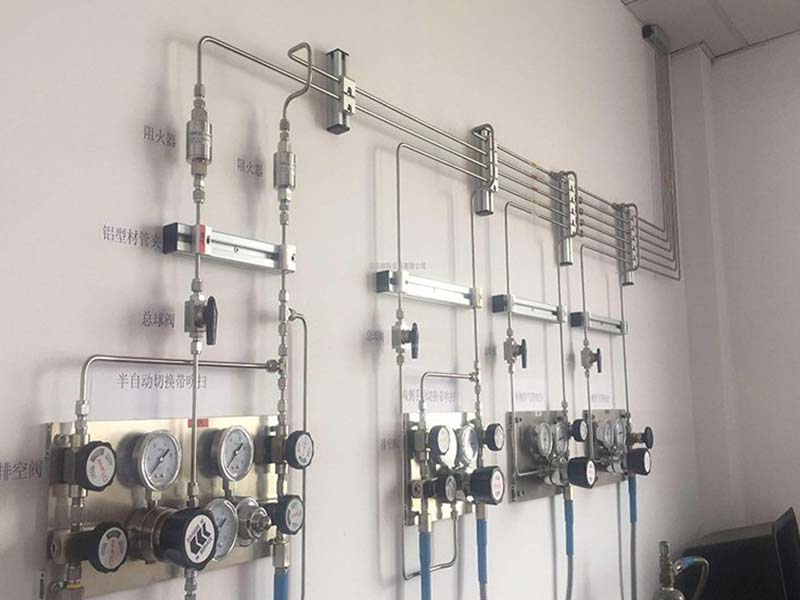

实验室供气系统应采用二级减压或多级减压方式以获得稳定的输出压力。气瓶间内设置一级调压面板，将气瓶高压气体降至中压范围；在实验室内用气点前端设置二级减压终端，将压力精确调整至仪器设备所需的工作压力。压力调节器入口前需加装烧结金属过滤器以防止颗粒杂质污染系统。压力表的工作指示压力宜介于表盘最大量程的二分之一至三分之二之间，以确保读数精度。

监测报警系统是实验室气体安全的重要保障。储存、使用和产生易燃易爆气体的实验室，如气瓶室、化学品储存室、原子吸收室和气相色谱室等，应根据可燃气体类型设置相应的可燃气体探测器及声光警报设备。实验室内布置有可引起窒息的惰性气体管道时，应设置氧气浓度检测器及声光警报设备。气瓶间内应设有气体泄漏、低压换气报警设施，确保异常状态及时发现和处理。

供气系统应加装安全泄压阀，安全泄压阀的排放口应接入对应放散管内。可燃性气体的尾排放散管与氧化性气体的放散管需独立布置，不应合用，放散管应高出建筑物屋顶1.5米以上，间隔4米以上，并加装阻火器。放散管还应设置在防雷保护区内，防止雷击事故。

终端布局与施工验收

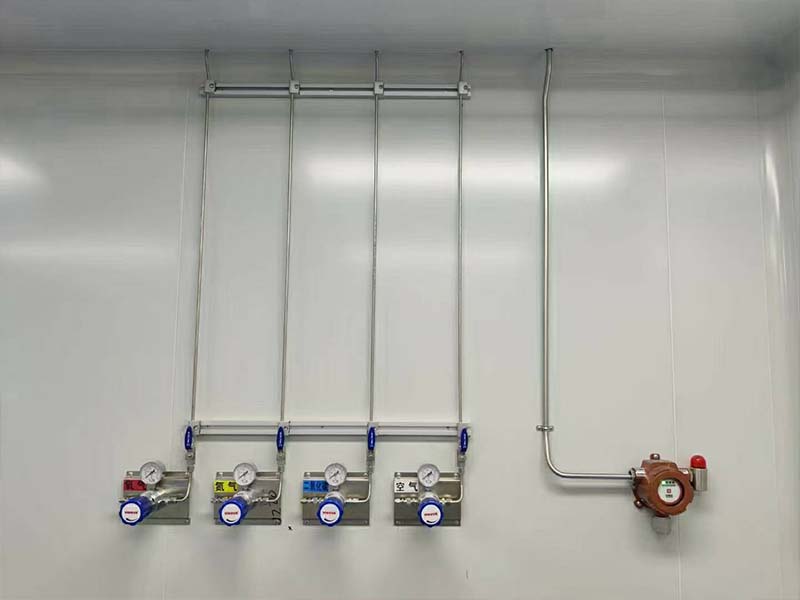

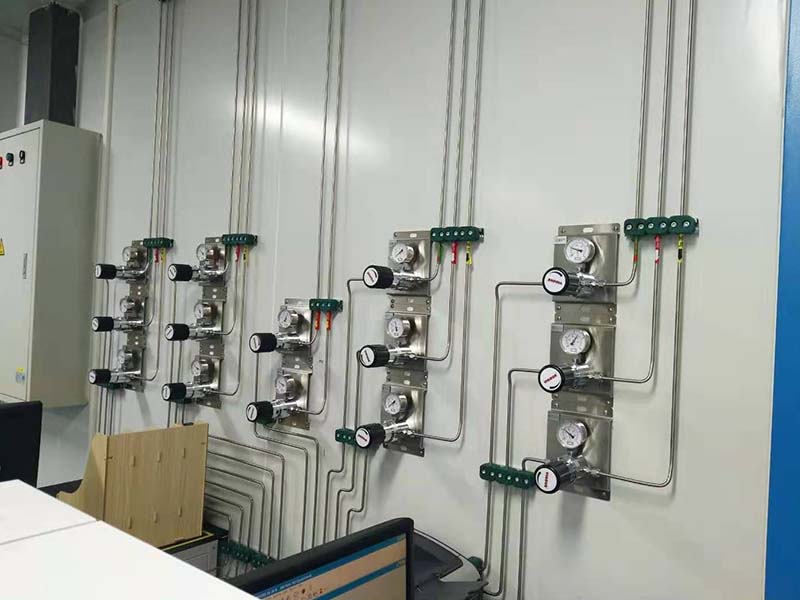

实验室内用气终端应采用壁挂式设计，每个终端设有压力调节器、输出压力指示计和紧急切断阀。同一气路的终端呈上下对应排布，方便操作，终端面板为不锈钢制品。每个实验室应有单独的控制阀、减压阀和压力表，通向工作台的气体管路需安装单独的控制阀，各种气体控制阀应均匀排放在工作台上。

系统安装施工过程中，所有不锈钢管道两端用塑料盖密封，外部有塑料套密封，在安装前方可拆封。管道切断时应用专用切管器操作，严禁用锯子锯断，管道切断后应用专用工具处理断口。每个管件均应用高压高纯氮气进行吹扫才能接入系统，整个系统安装完毕后还要用高纯氮气进行大流量吹扫，确保无油脂及明显固体颗粒物残留。所有螺纹连接处应采用密封带密封。

系统安装完毕后应进行气密性试验，测试压力应为工作压力的1.5倍，泄漏率应达到1×10的负9次方标准立方厘米每秒氦气以下。压力调节面板和气路控制终端上应粘贴气路编号、气体种类、浓度等标识，各种气体管道应有明显的指示标志。施工过程中形成的隐蔽工程记录、管道焊接记录、吹扫试压报告及泄漏检测记录须完整归档，作为工程验收的必备技术文件。

综上，实验室气体系统通过气源集中供应、管道分级输送、压力精确调控及安全监测联动的综合设计，保障实验用气安全、稳定、纯净地输送至各用气终端，满足各类精密分析测试设备对载气品质的严格要求。
