医用气体工程是医院生命支持系统的核心基础设施，其完整系统架构由气源供应、管道输送、末端终端、监测报警及废气排放五大子系统构成。依据GB 50751-2012《医用气体工程技术规范》及GB/T 44059.1-2024相关要求，各系统需协同运作，确保医疗用气的安全可靠。

一、气源供应系统

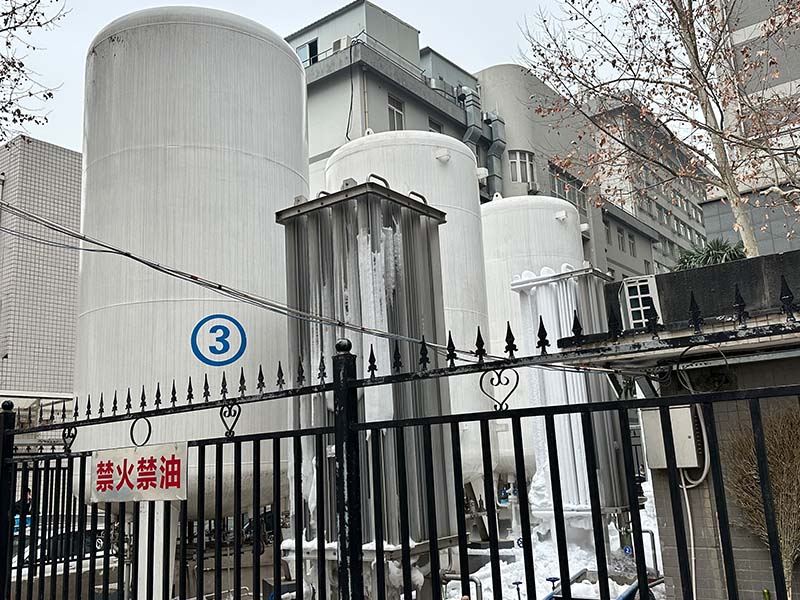

气源供应系统是医用气体工程的源头，主要包括氧气供应源、医用空气供应源、真空汇及特种气体供应源四大部分。氧气供应源可采用医用分子筛制氧设备、液氧贮罐或氧气汇流排三种形式，需设置主用与备用双气源，并在单一故障状态下实现无间隙自动切换。医用空气供应源由进气消音装置、压缩机、后冷却器、储气罐、空气干燥机及过滤系统组成，分为医疗空气和器械空气两个独立回路，其中器械空气压力需达到0.8兆帕以驱动手术工具。真空汇即负压吸引系统，采用爪式或油式真空泵组，配置储气罐及细菌过滤器。特种气体供应源则针对二氧化碳、氮气、氧化亚氮等设置专用汇流排，采用带电加热的双路自动切换装置防止气体结冰。

二、管道输送系统

管道输送系统是连接气源与终端的中间环节，由主管、立管和支管三级管路构成。管材选用上，压缩医用气体管道必须采用无缝铜管或无缝不锈钢管，其中氧气、氧化亚氮等助燃气体管道严禁使用含油材料，所有管材及附件均需严格脱脂处理。管道连接采用氩弧焊或银基钎焊，焊接时管内需充入惰性气体保护。管道敷设应架空于不燃烧体支架上，穿过墙壁或楼板处加设套管并用不燃材料封堵。同时，管道系统需设置分段及全系统的压力试验和泄漏性试验，系统小时泄漏率不得超过百分之零点二。

三、末端供应设施

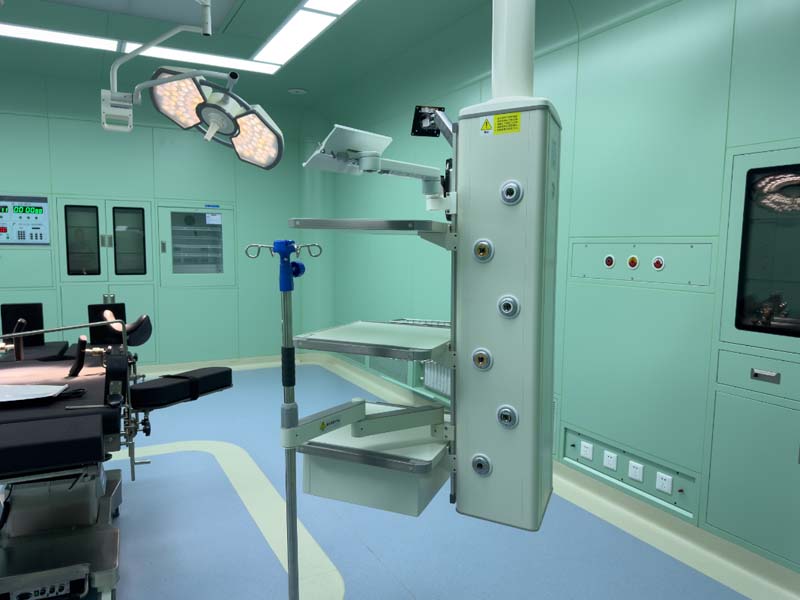

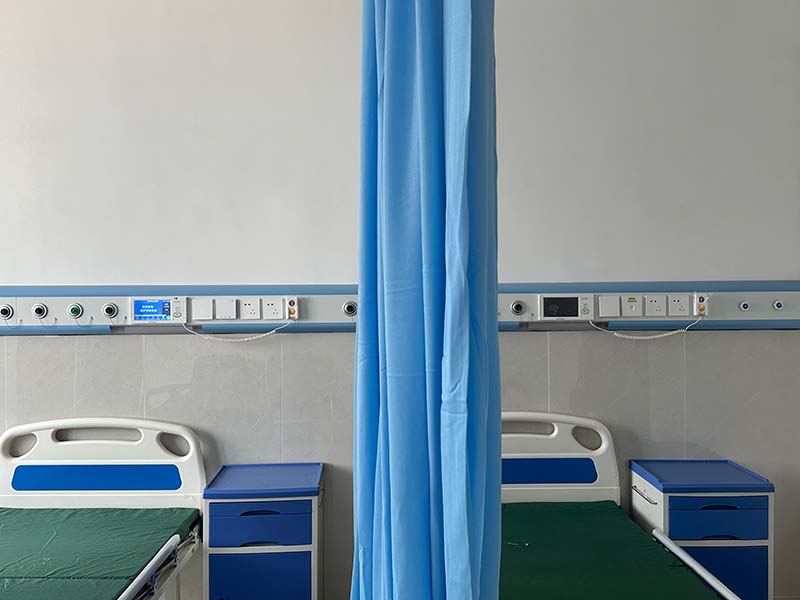

末端供应设施即医用气体终端组件，安装在病房设备带、手术室吊塔或ICU吊桥上。每个终端单元需配备专用气体接口，不同气体之间的接口设计为不可互换结构，并配有清晰的中文标识和颜色区分。终端组件内部设有检修截止阀，便于维护时不停气作业。手术室等重要区域应在吊塔和墙壁各设置一套终端形成互为备用。各类气体终端的配置数量需依据附录A要求执行，如每间手术室氧气终端不少于两个。

四、监测与报警系统

监测报警系统是保障气体供应安全的关键防线，由区域报警箱、集中监控平台及各类传感器组成。区域报警箱安装于护士站或控制室，具有声光报警功能，当气源压力超出额定范围或液氧液位低于警戒值时触发报警，氧气报警严禁采用电接点压力表以防电火花。集中监控平台设置于值班室，可实时显示各气源站压力、流量、储罐液位等参数，并具备远程报警和数据记录功能。

五、废气排放系统

麻醉或呼吸废气排放系统是手术室特有的子系统，用于收集麻醉机或呼吸机排出的废气，经管道输送至室外安全排放。该系统采用独立真空泵组驱动，其管道及附件材质需与氧气、氧化亚氮、卤化麻醉剂不发生化学反应。
